Попробуйте сами
Чем ближе пятнышко к краю, тем ниже его ставить: купол там опускается. Проверьте, повернув вид сбоку.
Урок3D › Уроки 3Д-моделирования › Урок 29
Божья коровка
Вытянутая полусфера-панцирь, голова и пятнышки. Урок про детали, поставленные на изогнутую поверхность.
Средний уровень
15 минут
4 шагов
Чему научитесь
- Вытягивать полусферу в овал
- Ставить мелкие детали на купол
- Подбирать высоту на глаз и по числам
Что понадобится
- Панцирь — «Полусфера», Д 48 × Ш 40 × В 18 мм
- Голова — «Полусфера», Д 18 × Ш 18 × В 10 мм
- Пятнышко — «Цилиндр», Д 7 × Ш 7 × В 3 мм
- Пятнышко — «Цилиндр», Д 7 × Ш 7 × В 3 мм
- Пятнышко — «Цилиндр», Д 7 × Ш 7 × В 3 мм
- Пятнышко — «Цилиндр», Д 7 × Ш 7 × В 3 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Панцирь
«Полусфера» Д 48, Ш 40, В 18 мм, красная.
2
Голова
Полусфера Д 18, Ш 18, В 10 мм, чёрная, в X 26 — впритык к панцирю.
3
Пятнышки
Четыре «Цилиндра» Д 7, Ш 7, В 3 мм на высоте 13 мм: в X −10 и 8, по 8–9 мм в обе стороны от оси. Они наполовину утонут в панцире.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
Другие уроки
Скворечник
Домик, крыша, круглый леток и жёрдочка. Урок про отверстие и деталь, которые смотрят вперёд, а не вверх.
Брелок с именем
Пластинка, объёмное имя и отверстие под кольцо для ключей — лучшая первая модель: за 15 минут получается вещь, которую хочется напечатать и подарить. Урок про текст: как положить его на деталь и не утопить.
Кубик с отверстием
Куб и цилиндр-отверстие. Так в 3Д-моделировании делают любые дырки — под винт, под шнурок, под карандаш.

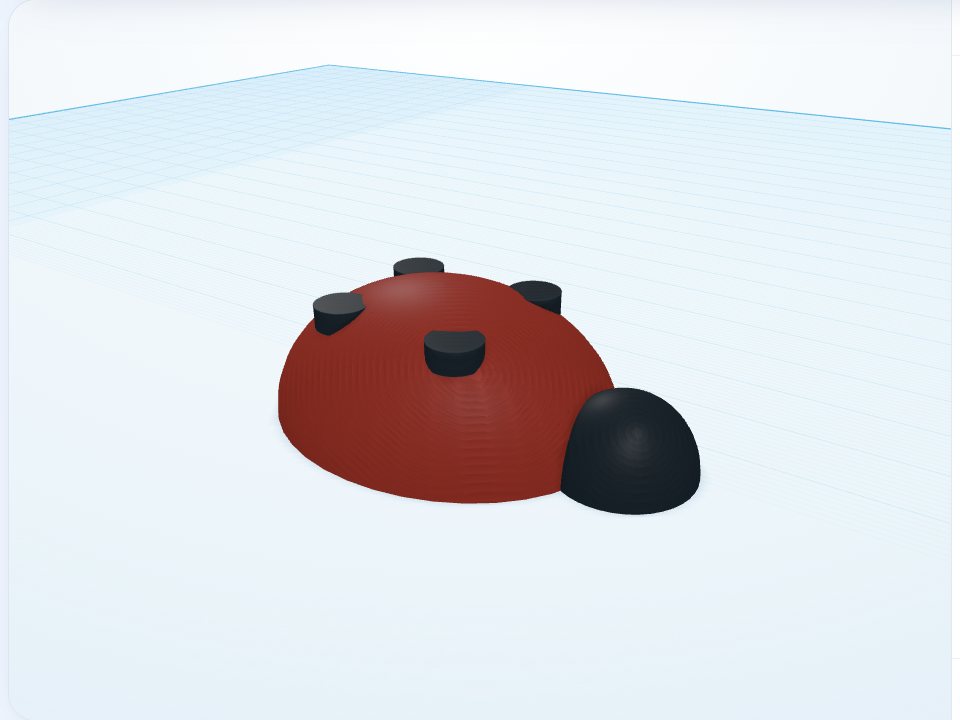

Соберите «Божья коровка» в редакторе
