Скворечник

Домик, крыша, круглый леток и жёрдочка. Урок про отверстие и деталь, которые смотрят вперёд, а не вверх.

Средний уровень 15 минут 5 шагов
Урок3D — Скворечник

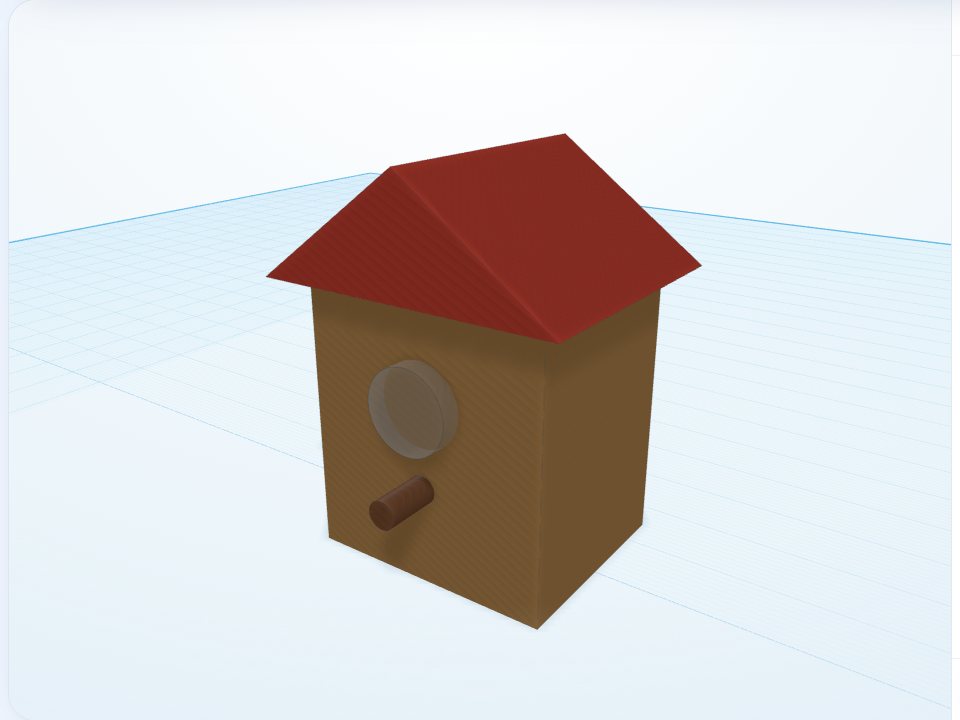

Модель «Скворечник» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Поворачивать отверстие на переднюю стенку
  • Ставить деталь на стенку
  • Собирать постройку

Фигуры из библиотеки

Куб Крыша Цил.‑отв. Цилиндр

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Скворечник»: Домик

Домик

«Куб» Д 36, Ш 30, В 40 мм.

2
Шаг 2 урока «Скворечник»: Крыша

Крыша

«Крыша» Д 44, Ш 38, В 16 мм на высоте 40 мм.

3
Шаг 3 урока «Скворечник»: Леток

Леток

«Цил.‑отв.» Д 12, Ш 12, В 10 мм, повёрнутый на 90°, чтобы смотрел вперёд. Поставьте его к передней стенке на высоте 20 мм.

4
Шаг 4 урока «Скворечник»: Жёрдочка

Жёрдочка

«Цилиндр» Д 4, Ш 4, В 10 мм, тоже повёрнутый вперёд, под летком на высоте 12 мм.

5
Шаг 5 урока «Скворечник»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать».

Попробуйте сами

Чтобы домик был полым, вычтите из него «Куб‑отв.» на 4 мм меньше со всех сторон.
