Кружка

Стакан и ручка из тора, поставленного на ребро. Урок про тор в вертикальном положении.

Средний уровень 15 минут 4 шагов
Урок3D — Кружка

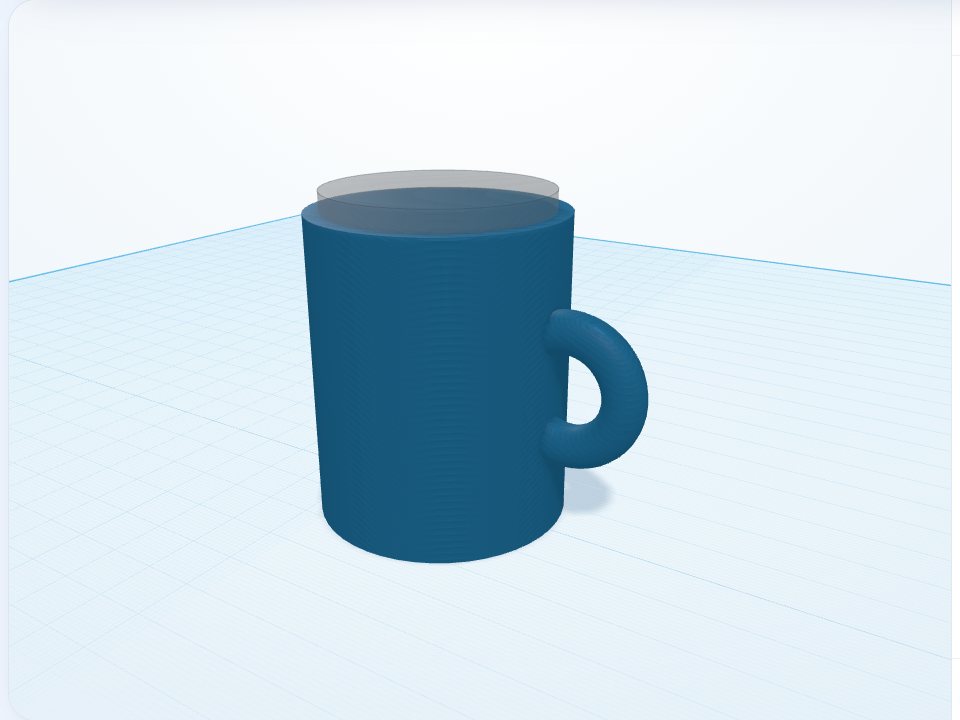

Модель «Кружка» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Ставить тор вертикально
  • Прикреплять ручку к стенке
  • Повторять приём полой фигуры

Фигуры из библиотеки

Цилиндр Цил.‑отв. Тор

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Кружка»: Стакан

Стакан

«Цилиндр» Д 50, Ш 50, В 60 мм и «Цил.‑отв.» Д 44, Ш 44, В 60 мм, поднятый на 4 мм, — это дно.

2
Шаг 2 урока «Кружка»: Ручка

Ручка

«Тор» Д 30, Ш 30, В 8 мм. Поверните его на 90°, чтобы он встал как ручка.

3
Шаг 3 урока «Кружка»: Прикрепите

Прикрепите

Поставьте ручку в X 28 на высоте 15 мм: половина тора уйдёт в стенку.

4
Шаг 4 урока «Кружка»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать». Отверстие вычтется и из ручки — внутри кружки её не останется.

Попробуйте сами

Напечатайте кружку для карандашей с именем: добавьте объёмный текст, повёрнутый на переднюю стенку.
