Урок3D › Уроки 3Д-моделирования › Урок 27
Робот

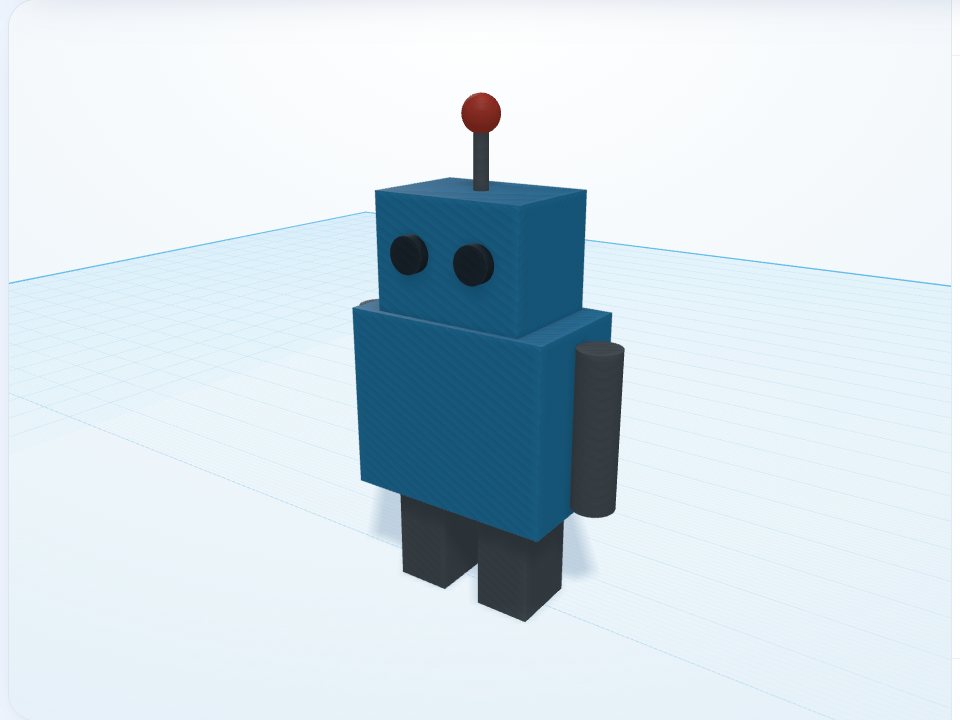

Ноги, туловище, голова, руки, глаза и антенна. Урок про симметрию: всё, что слева, повторяется справа.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Ставить детали симметрично по X
- Класть детали на переднюю грань
- Собирать фигуру по частям снизу вверх
Что понадобится
- Нога — «Куб», Д 8 × Ш 10 × В 16 мм
- Нога — «Куб», Д 8 × Ш 10 × В 16 мм
- Туловище — «Куб», Д 30 × Ш 18 × В 26 мм
- Голова — «Куб», Д 22 × Ш 16 × В 16 мм
- Рука — «Цилиндр», Д 6 × Ш 6 × В 22 мм
- Рука — «Цилиндр», Д 6 × Ш 6 × В 22 мм
- Глаз — «Цилиндр», Д 5 × Ш 5 × В 2 мм, поворот 90°
- Глаз — «Цилиндр», Д 5 × Ш 5 × В 2 мм, поворот 90°
- Антенна — «Цилиндр», Д 2 × Ш 2 × В 8 мм
- Шарик — «Сфера», Д 5 × Ш 5 × В 5 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Ноги
Два «Куба» Д 8, Ш 10, В 16 мм в X −7 и 7.
2
Туловище и голова
Куб Д 30, Ш 18, В 26 мм на высоте 16 мм и куб Д 22, Ш 16, В 16 мм на высоте 42 мм.
3
Руки
Два «Цилиндра» Д 6, Ш 6, В 22 мм по бокам туловища — X −18 и 18 — на высоте 18 мм.
4
Глаза и антенна
Глаза — цилиндры Д 5, Ш 5, В 2 мм, повёрнутые на 90° и приставленные к лицу. Антенна — цилиндр Д 2, В 8 мм и шарик 5 мм на макушке.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
