Космический истребитель

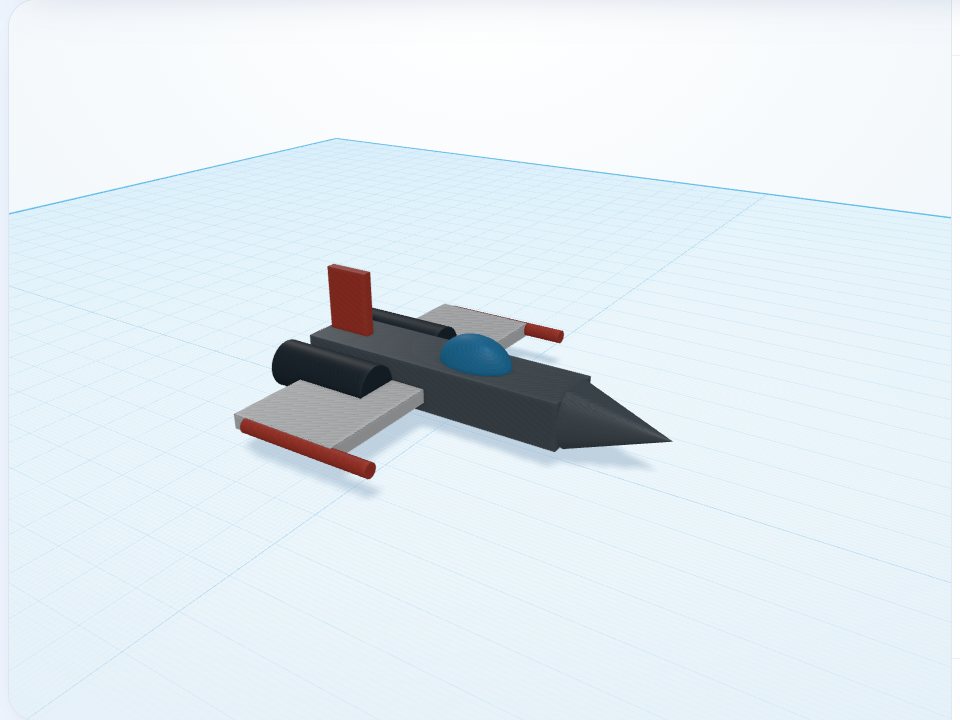

Звездолёт с крыльями, двумя двигателями, пушками на концах крыльев и стеклянной кабиной. Урок про модель, где каждая деталь стоит по центру другой.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Центровать детали по высоте
- Класть цилиндры вдоль корпуса
- Собирать симметричную модель из десятка деталей
Что понадобится
- Корпус — «Куб», Д 60 × Ш 14 × В 10 мм
- Нос — «Конус», Д 14 × Ш 14 × В 20 мм, поворот 90°
- Крылья — «Куб», Д 24 × Ш 70 × В 3 мм
- Двигатель — «Цилиндр», Д 10 × Ш 10 × В 24 мм, поворот 90°
- Двигатель — «Цилиндр», Д 10 × Ш 10 × В 24 мм, поворот 90°
- Пушка — «Цилиндр», Д 3 × Ш 3 × В 30 мм, поворот 90°
- Пушка — «Цилиндр», Д 3 × Ш 3 × В 30 мм, поворот 90°
- Кабина — «Полусфера», Д 16 × Ш 10 × В 6 мм
- Киль — «Куб», Д 10 × Ш 2 × В 14 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Корпус и нос
«Куб» Д 60, Ш 14, В 10 мм на высоте 6 мм. Нос — «Конус» Д 14, Ш 14, В 20 мм, повёрнутый на 90° остриём вперёд, в X 40 на высоте 4 мм.
2
Крылья
Куб Д 24, Ш 70, В 3 мм в X −12 на высоте 8 мм — одна деталь даёт оба крыла.
3
Двигатели
Два «Цилиндра» Д 10, Ш 10, В 24 мм, повёрнутых вдоль корпуса, в X −20 по бокам на расстоянии 12 мм, на высоте 6 мм.
4
Пушки
Два цилиндра Д 3, Ш 3, В 30 мм, тоже вдоль корпуса, на концах крыльев (35 мм от оси) на высоте 8 мм.
5
Кабина и киль
Кабина — «Полусфера» Д 16, Ш 10, В 6 мм в X 8 на высоте 16 мм, голубая. Киль — куб Д 10, Ш 2, В 14 мм в X −24 на высоте 16 мм. Сгруппируйте.
